CARATTERISTICHE TECNICHE
|
Descrizione |
LUXO 3B
|
LUXO 3BH
|
LUXO 4BH
|
LUXO 5B
|
LUXO 5BH - 5VBH
|
Attuatore elettromeccanico |
Irreversibile e reversibile per anta fino a 3,5 m
|
Irreversibile per anta fino a 3,5 m |
Irreversibile per anta fino a 4 m |
Irreversibile e reversibile per anta fino a 5 m |
Irreversibile per anta fino a 5 m |
Gestione corsa |
Finercorsa a levetta (opzionale) |
Finercorsa a levetta (opzionale)
|
Finercorsa a levetta (opzionale)
|
Finercorsa a levetta (opzionale)
|
Finercorsa a levetta (opzionale per 5BH)
|
Portata massima |
350 Kg x 2,5 m
250 Kg x 3,5 m
|
300 Kg x 2,5 m
200 Kg x 3,5 m
|
350 Kg x 2,5 m
200 Kg x 4 m
|
500 Kg x 3 m
250 Kg x 5 m
|
500 Kg x 3 m
250 Kg x 5 m
|
Classe di servizio |
4 - intenso |
4 - intenso
|
4 - intenso
|
4 - intenso
|
4 - intenso
|
Intermittenza |
S2 = 20 min.
S3 = 50%
|
S2 = 20 min.
S3 = 50%
|
S2 = 20 min.
S3 = 50%
|
S2 = 20 min.
S3 = 50%
|
S2 = 20 min.
S3 = 50%
|
Alimentazione |
230 V / 50 Hz |
24 V
|
24 V |
230 V / 50 Hz
|
24 V |
Assorbimento |
1,1 A
|
4 A |
4 A |
1,1 A |
12 A |
Spinta |
3000 N
|
2000 N |
2000 N |
3000 N |
3000 N |
Tempo apertura
|
22 s/ 90°
|
22 s/ 90° (EXHLX)
20-30 s/90° (VIVA H)
|
22 s/ 90°
|
32 s/ 90°
|
20- 45 s/ 90°
|
Corsa massima |
350 mm
|
350 mm
|
500 mm
|
500 mm
|
500 mm
|
Apertura massima attuatore |
110° |
110° |
120 ° |
120° |
120° |
Sblocco per apertura manuale
|
a chiave |
a chiave
|
a chiave
|
a chiave
|
a chiave
|
Temperatura di funzionamento |
-20°C/+55°C
(-35°C/+55°C con NIO attivato)
|
-20°C/+55°C
(-35°C/+55°C con NIO attivato)
|
-20°C/+55°C
(-35°C/+55°C con NIO attivato)
|
-20°C/+55°C
(-35°C/+55°C con NIO attivato)
|
-20°C/+55°C
(-35°C/+55°C con NIO attivato)
|
Grado di protezione
|
IP 24D |
IP 24D
|
IP 24D
|
IP 24D
|
IP 24D
|

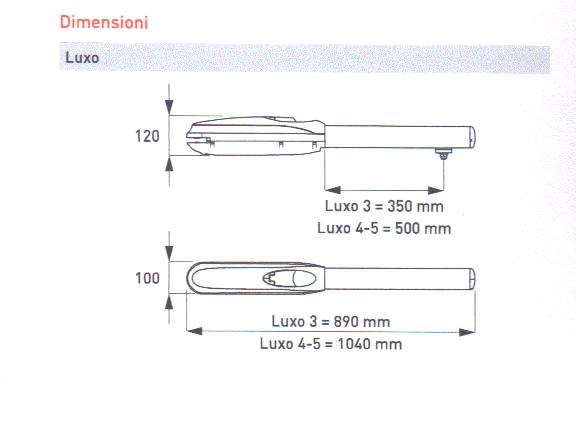

Dimensioni prodotto (mm)
|
100 x 120 x 890 |
100 x 120 x 890
|
100 x 120 x 1040 |
100 x 120 x 1040 |
100 x 120 x 1040 |
Quadro di comando |
E2
LOGIC M
|
E2HLX
VIVA H
|
E2HLX
VIVA H
|
E2
LOGIC M
|
VIVA H |
